压敏电阻(MOV)是以氧化锌(ZnO) 为主要成分的非线性电阻元件,该元件浪涌电流耐量及非线性系数非常大,在阀值电压以下时,电阻非常高,几乎没有电流流过,如果超过该阀值电压,电阻急剧降低,可以泄放大电流。压敏电阻的优点是启动电压范围宽,反应快,通流容量大,无续流,寿命长。缺点为存在老化和性能不够稳定的问题,压敏电阻器的电容较大,影响其在高频、超高频领域的应用。
气体放电管是一种间隙式的防雷保护器件,采用陶瓷或玻璃作为管子的封装外壳,放电管内部充以性能稳定的惰性气体。当外加电压达到使极间场强超过气体的绝缘强度时,两级间的间隙将放电击穿,并由绝缘状态变为导电状态。气体放电管的放电时延较大,响应较慢,一般为μS级,对于波头上升陡度较大的雷电波难以有效抑制。

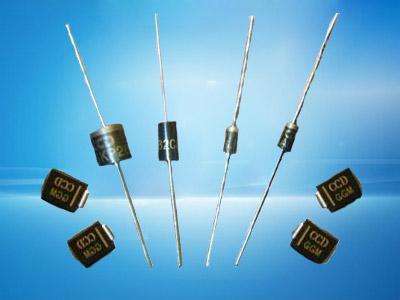

TVS二极管也称呼瞬态电压抑制器,是一种二极管形式的高效能保护元件。当 TVS管的两极受到反向瞬态高能量冲击时,它能以极快的速度,瞬间将其两极间的高阻抗变为低阻抗,吸收高达数千瓦的浪涌功率,使两极间的电压箝位于一个预定值。TVS管具有动作响应快、箝位电压低等显著优点,适合用于多级防护电路的末几级防护。
下面是FAE从三个方面就三种过压/浪涌防护器件的优劣势进行的分析:
1、响应时间
快:TVS二极管的反应速度是快的(为皮秒级)。
中:压敏电阻略慢,介于TVS和气体放电管之间(为纳秒级)。
慢:而气体放电管慢(通常为几十个纳秒甚至更多)。
2、在通流容量上
小:TVS二极管通常只有几百安培。
中:压敏电阻介于TVS和气体放电管之间,而且根据规格的不同,可通过数KA到数十KA的单次8/20uS浪涌电流。
大:而对于气体放电管来说,通常可通过3KA~60KA级别的8/20μS浪涌电流。
3、从原理上看
TVS管基于二极管雪崩效应;压敏电阻基于氧化锌晶粒间的势垒作用;而气体放电管则是基于气体击穿放电。
